CAD如何讓標注顯示單位呢？
無論我們再UNITS對話框中“插入時的縮放單位”設置成厘米或米，標注出來也是不帶單位的。要想讓標注顯示單位，還是需要再標注樣式中設置。
輸入D，回車，打開標注樣式管理，選擇ISO-25標注樣式，單擊“修改”按鈕，打開修改標注樣式對話框。

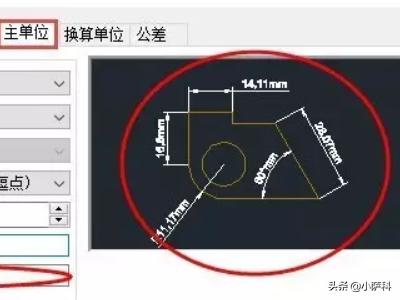

單擊“主單位”選項卡，在后綴文本框中輸入mm，如圖所示。
單擊“確定”和“關閉”按鈕，關閉標注設置相關對話框。

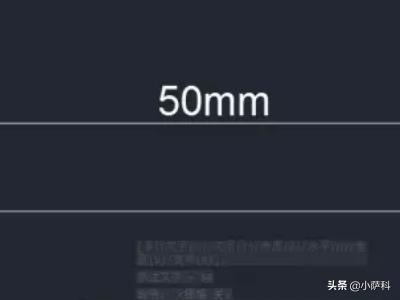

輸入L，回車，繪制一條長為50的直線，單擊線性標注按鈕，標注直線的長度，如圖所示。
調整標注單位，不僅僅是修改一下標注的后綴，比如從mm改成cm，因為這樣50mm會(huì )直接變成50cm，而是要讓標注的尺寸值仍然是正確的，比如50ｍｍ改成厘米單位后，應該是５cm。如果想這樣的話，不僅要修改后綴，還要設置標注的測量比例。

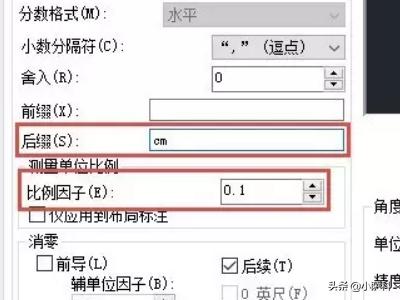

輸入D，回車，重新修改ISO-25的標注樣式，將后綴設置成cm，將測量單位比例的比例因子設置成0.1，如圖所示。

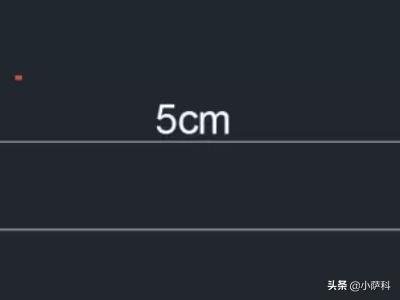

單擊“確定”和“關閉”按鈕，關閉標注設置相關對話框。觀察標注效果的變化。
