如何選擇干式變壓器的合理容量?
答:一般的電力變壓器內部都充有一定容積的變壓器油，用于變壓器的內部線圈繞組絕緣和內部的散熱。而干式變壓器則是不充油的。它以自然冷卻或強制風冷為主。

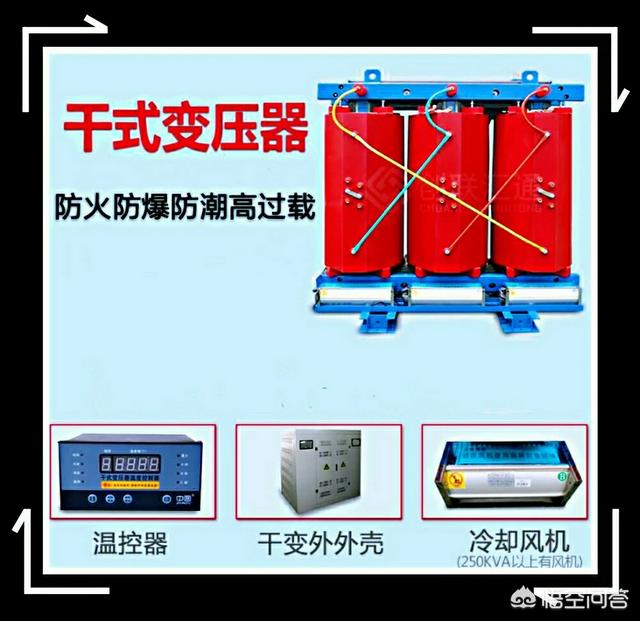

根據國家標準《干式變壓器》GB6450-1986規定，對于10KV/0.4KV變壓器，功率在250KVA的干式變壓器，都必須配置自動控制溫度的強制風冷裝置。見下圖所示。
國產干式變壓器有SCL1系列、SC(B)系列、SG系列和SCZ系列。基本上都是為環氧樹脂澆注，B級絕緣的高、低壓繞組線圈各自用環氧樹脂澆注。各繞組連接線也是用環氧樹脂澆注，因此帶電部分是不外露的。所以干式變壓器具有防火防爆防潮的功能，并且它相對油浸式變壓器來說，短時過載能力大，體積小，損壞低，噪聲小而運行可靠等優點，它基本上都是室內設計安裝的。

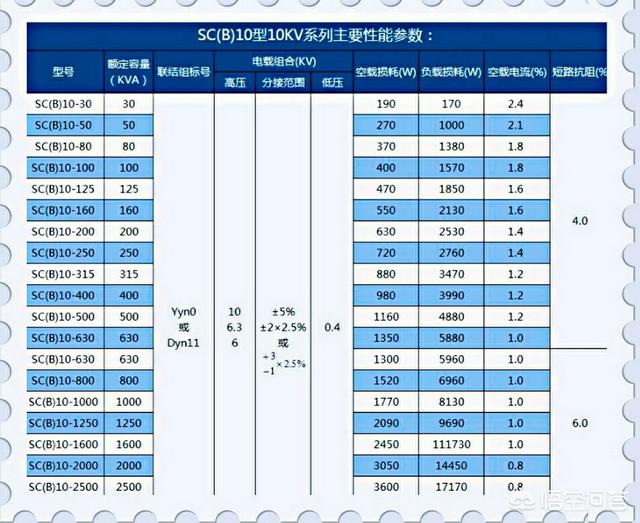

干式變壓器與油浸式變壓器在30min內，過載能力強于油浸式變壓器；在0.5~8h內，過載能力比油浸式變壓器弱；在長期運行中與油浸式變壓器沒有什么差別。常用的干式變壓器SC(B)10型10KV系列變壓器主要性能參數見下圖表所示。

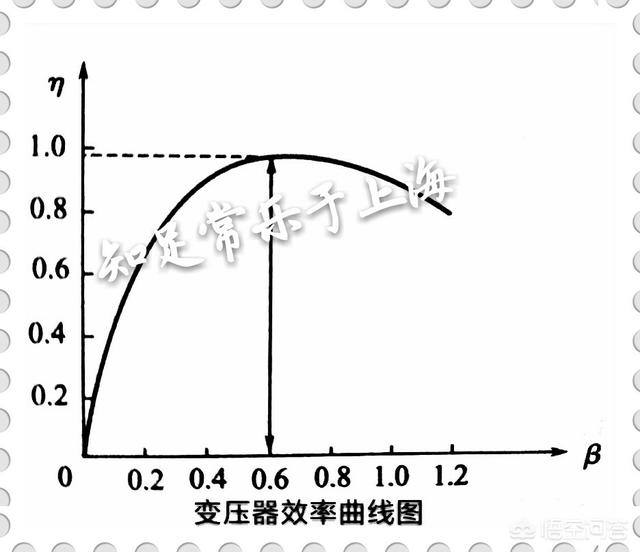

在選擇變壓器容量時，則需要根據負載特性來選擇，因為變壓器所標注的為視在功率(KVA)，而普通負載都是標注的有功功率(KW)，本身它們之間就有一個功率因數cosφ，選擇容量過大則是大馬拉小車，選擇容量過小則容易造成變壓器長期工作運行時處于過載狀態，而容易損壞變壓器。簡單地說，100kvA的干式變壓器，長期帶載在70KW比較理想。因為負載的動態范圍比較大，感性負載的功率因數基本上都是在0.75~0.85之間變化。還要考慮臨時負載和不確定因素而增加的負載，所以要留有余量。選擇變壓器容量需要考慮實際負荷容量來計算；因為變壓器是一種靜止的電氣設備，沒有機械損耗，所以效率一般都在95％以上。當負載功率因數cosφ，效率隨負載電流變化的曲線如下圖所示。
從上圖可以看出，效率η(效率指變壓器輸入功率P1和輸出功率P2的百分比，η=P/P1×100％，輸入功率P1包括輸出功率P2、鐵損Pc和銅損Pt，即P1=P2+Pc+Pt，而輸出功率與負載功率因數cosφ和負載系數β有關系；即β=S2/Se；式中S2為變壓器的實際容量，Se為變壓器的額定容量)。隨著負載的增加從零增加到最大值后，開始逐步降低。只是因為負載變大后的低壓側電流也變大，此時的鐵損和銅損也隨著增大的原因。
當鐵損和銅損處于相等時變壓器的效率可以在額定負載時達到最大值，用ηmax表示，此時β=1，因此最大效率條件下可以用公式表示為Po=β2Pd，β=√Po/Pd，Pd為變壓器的短路損耗；Po為變壓器的空載損耗。
當Po、Pd和β三者的關系滿足上式公式時，變壓器即可獲取最大效率。當β=1，即變壓器滿載時，Po=Pd此時變壓器獲取效率最大。但是變壓器設計時的工作點并不是在鐵損和銅損相等點，而是將變壓器設計成Po/Pd=1/3左右，即β=√Po/Pd=√1/3=0.6左右；也就是說希望最大效率出現在負載為額定容量的60％左右。這是因為考慮到變壓器所帶的負載的動態范圍較大，不可能長年累月都是滿載運行，所以使β=0.6左右達到最大效率更為經濟一些，這樣也同時可以減小變壓器的體積而節約原材料。
其實關于變壓器容量的選擇的學問比較大，這個問題的實質上包括了一系列需要考慮的綜合因素。
以上為個人觀點，僅供提問者參考。
知足常樂(lè )2019.6.11日于上海
